Marca: CNZKING
Tipo de significado：800DT-A90
DT: Bomba de desulfuración
Rango de Parámetro :
Díametro de salida de la bomba : 100mm-1000mm
Caudal : 41m³/h～18300m³/h
Cabeza: 5-76m
Tipo de estructura:

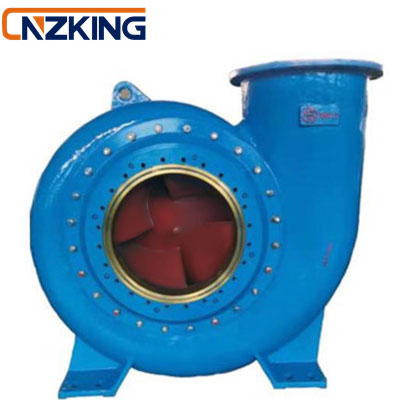

La bomba de desulfuración serie DT es una bomba centrífuga horizontal en voladizo con succión axial, succión simple de etapa única y estructura de carcasa de bomba única.
Sustancia de transporte :
Adecuado para la desulfuración húmeda de piedra caliza y yeso, para el transporte de lodos de piedra caliza o yeso. El contenido de iones de cloruro de la suspensión que se permite transportar es de hasta 20 000 ppm, el valor de pH está entre 4.5 y 12, la temperatura de la suspensión es ≤65 °C y la concentración de peso de la suspensión Cw es de hasta el 60 %.
Sitio de aplicación:
La bomba está especialmente diseñada para el sistema de desulfuración de la planta de energía. Se utiliza principalmente en el sistema de circulación principal de desulfuración y el sistema de circulación periférica de las centrales térmicas. También se puede usar para transportar lodos de piedra caliza o yeso en sistemas de desulfuración en industrias como la del aluminio y refinación de petróleo.
Piezas de sobrecorriente: Las piezas de sobrecorriente están hechas de materiales especiales GLH-5 y GLH-6 especialmente utilizados para condiciones de desulfuración.
Modo de transmisión: Transmisión directa DCZ
Modo de sello del eje: Sello mecánico .
Instalación y aplicación: La salida de la bomba está dirigida verticalmente hacia arriba.
Característica:
En términos de diseño hidráulico y diseño estructural, esta serie de bombas integra las ventajas de productos similares en el país y en el extranjero y los innova. Tiene las ventajas de alta eficiencia y ahorro de energía, resistencia al desgaste y a la corrosión, baja vibración, bajo nivel de ruido, operación confiable y larga vida útil. .
Rango de Parámetro :
Díametro de salida de la bomba : 100mm-1000mm
Caudal : 41m³/h～18300m³/h
Cabeza: 5-76m
Modelo de bomba | Potencia Máxima Permitida. (kw) | Caudal Q(m3/h) | Cabeza H(m) | Velocidad n(r/m) | Máximo Eficiencia η(％) | NPSH (m) | Peso T(kg) |
800DT-A90 | 900 | 3142-9700 | 6.0-28.7 | 300-592 | 89.3 | 2 | 5900 |
700DT-A84 | 630 | 2157-7360 | 5.2-24.5 | 300-591 | 88.8 | 2 | 5420 |
600DT-A82 | 500 | 1664-5600 | 5.2-27.8 | 300-595 | 88.3 | 2.2 | 4900 |
500DT-A85 | 400 | 1036-4080 | 5.7-26.8 | 300-591 | 84.7 | 3.1 | 4500 |
350DT-A78 | 500 | 720-2865 | 11.6-51.1 | 400-740 | 78 | 3.5 | 3700 |
300DT-A60 | 400 | 580-2403 | 8.9-53.1 | 490-989 | 81.1 | 4.3 | 2790 |
150DT-B55 | 132 | 139-630 | 11.3-53.7 | 490-990 | 78.1 | 2.3 | 1540 |
150DT-A50 | 90 | 62-279 | 9.3-44.6 | 490-980 | 65.7 | 2.1 | 1470 |
150DT-A50 | 90 | 63-279 | 9.3-44.6 | 490-990 | 65.7 | 2.1 | 1470 |
150DT-A40 | 132 | 122-503 | 11.2-61.2 | 700-1490 | 73.1 | 2.6 | 830 |
100DT-A45B | 90 | 41-219 | 12.1-76.4 | 700-1480 | 51.8 | 2.4 | 800 |
100DT-A35 | 75 | 77-323 | 8.8-45.9 | 700-1480 | 70.4 | 1.9 | 550 |
Propiedades y Características de los Materiales
Alta eficiencia, larga vida útil y operación confiable.
Los materiales de acero inoxidable con bajo contenido de carbono totalmente metálicos se utilizan para las piezas de sobrecorriente, y el acero inoxidable con bajo contenido de carbono compuesto principalmente de ferrita tiene una excelente resistencia al agrietamiento por corrosión bajo tensión de cloruro y una mayor resistencia mecánica.
La pérdida por fricción hidráulica es pequeña y la eficiencia es más del 3% más alta que la de la bomba de metal con los mismos parámetros.
El tamaño geométrico de la bomba totalmente metálica es fácil de controlar y garantizar, el acabado de la superficie de las piezas es alto, la holgura de ajuste de las piezas es pequeña, la eficiencia volumétrica es alta y la eficiencia integral es más del 5% mayor que la de la bomba no metálica.
Los componentes de sobrecorriente tienen una larga vida útil y la placa protectora de metal tiene una mayor capacidad para resistir el desgaste por deslizamiento de cizallamiento que los materiales no metálicos ordinarios y puede soportar el desgaste por cizallamiento a largo plazo.
La resistencia al desgaste dinámico es de 0,008-0,08 mm/año, la resistencia a la tracción es alta y puede mantener un rendimiento constante en condiciones abrasivas a largo plazo.
