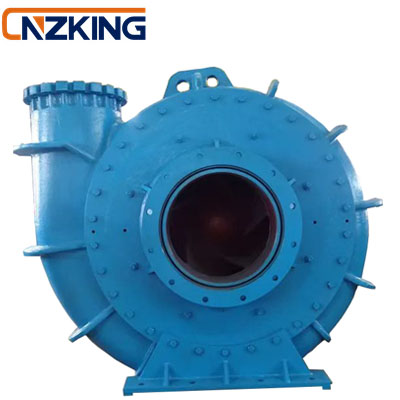

Bomba de dragado serie WN

Bomba de dragado serie WN, gran capacidad de flujo, buen rendimiento de cavitación, fácil desmontaje y montaje, adecuada para espacios pequeños a bordo, buena resistencia al desgaste, larga vida útil de las piezas de flujo. El sello del eje es confiable y sin fugas.


Rango de parámetros:


Díametro de salida de la bomba: 200 mm-1000 mm


Caudal: 1000-20000m³/h


Cabeza: 20-80m


  • Descripción
  • Especificación
  • Solicitud


Bomba de dragado serie WN


Forma estructural

La bomba de dragado tipo WN es una bomba centrífuga horizontal de succión simple y etapa única.

La bomba de dragado 200WN-500WN adopta una estructura de tapa de bomba única.

La bomba de dragado 500WN-1000WN adopta una estructura de tapa de bomba doble.


Sustancia de transporte

Debido a que el impulsor de la bomba de dragado tipo WN fluye en un amplio rango y tiene una gran capacidad de paso, puede transportar el lodo que contiene partículas grandes y fuerte abrasividad, y también la grava o la arcilla plástica alta de forma continua sin obstrucciones, especialmente adecuado para el dragado de arena y represas. en ríos y océanos.


Instalación y aplicación

La exportación es principalmente hacia arriba, y la dirección de exportación también se puede ajustar de acuerdo con las necesidades específicas de los usuarios.


Características:

Bomba de dragado tipo WN, gran capacidad de flujo, buen rendimiento de cavitación, fácil desmontaje y montaje, adecuada para espacios pequeños a bordo, buena resistencia al desgaste, larga vida útil de las piezas de flujo. El sello del eje es confiable y sin fugas.


Rango de parámetros:


Díametro de salida de la bomba: 200 mm-1000 mm


Caudal: 1000-20000m³/h


Cabeza: 20-80m



Características de diseño:

• Diseño de bomba de dragado centrífugo horizontal en voladizo de succión simple y etapa única

• Modelo hidráulico CFD avanzado, paso amplio, buen rendimiento NPSH, gran capacidad de dragado

• Pequeña pérdida de conservación de agua, alta eficiencia, bajo consumo de energía

• Material resistente al desgaste y anticorrosión (KmTBCr27), dureza hasta 65HRC

• Diseño de estructura confiable, operación constante, poca vibración, bajo nivel de ruido

• Fuerte capacidad de excavación profunda. Puede aspirar arenas, lodos, gravas bajo el agua a más de 20 m de profundidad

• Excelente diseño de sello del eje sin fugas

• Estructura simple y conveniente instalación, desmontaje, mantenimiento.


Forma estructural

La bomba de dragado serie WN es una bomba centrífuga horizontal de succión simple y etapa única.

La bomba de dragado 200WN-500WN adopta una estructura de tapa de bomba única.

La bomba de dragado 500WN-1000WN adopta una estructura de tapa de bomba doble.


Rango de parámetros:


Díametro de salida de la bomba: 200 mm-1000 mm


Caudal: 1000-20000m³/h


Cabeza: 20-80m



                       Tabla de parámetros de rendimiento de la serie WN ( Q ) (solo selección principal)



    Tipo


Caudal

 (m³/h


Cabeza   (m)


Velocidad      (rpm)


Eficiencia        (%)


        NPSH

         (m)



Diámetro de

         entrada                     (mm)



 Díametro de

           salida

            (mm)



Diámetro máximo de

         partículas de flujo

                   (mm)

300WN

1800~2200

40~65

400~550

74~78

4

420

300

241

450WN

3200~4000

40~70

350~510

76~78

4.5

600

450

240

500WN

4500~5500

40~75

350~460

78~80

4.8

650

500

240

600WNQ

7000~8000

23~30

360~400

82~84

4

700

600

250

600WN

7000~9000

52~68

450~490

82~84

4

700

600

250

650WNQ

8000~9500

20~27

300~350

80~85

4.5

700

650

260

650WN

8000~9500

55~65

300~350

76~78

4.5

700

650

260

700WNQ

8000~10000

17~24

240~280

81~84

3.5

766

700

280

700WN

8000~11000

46~70

320~380

80~85

3.5

760

700

280

800WNQ

12500~14000

24~35

230~260

80~85

4

800

750

300

800WN

12500~14000

56~70

330~380

80~85

4

800

750

300

850WN

14000~18000

62~71

250~330

80~85

4.5

900

850

330

900WN

15000~18000

30~72

226~292

75~80

5

900

756

320

1000WN

20000~28000

21~80

181~290

76~88

5

1200

1020

350

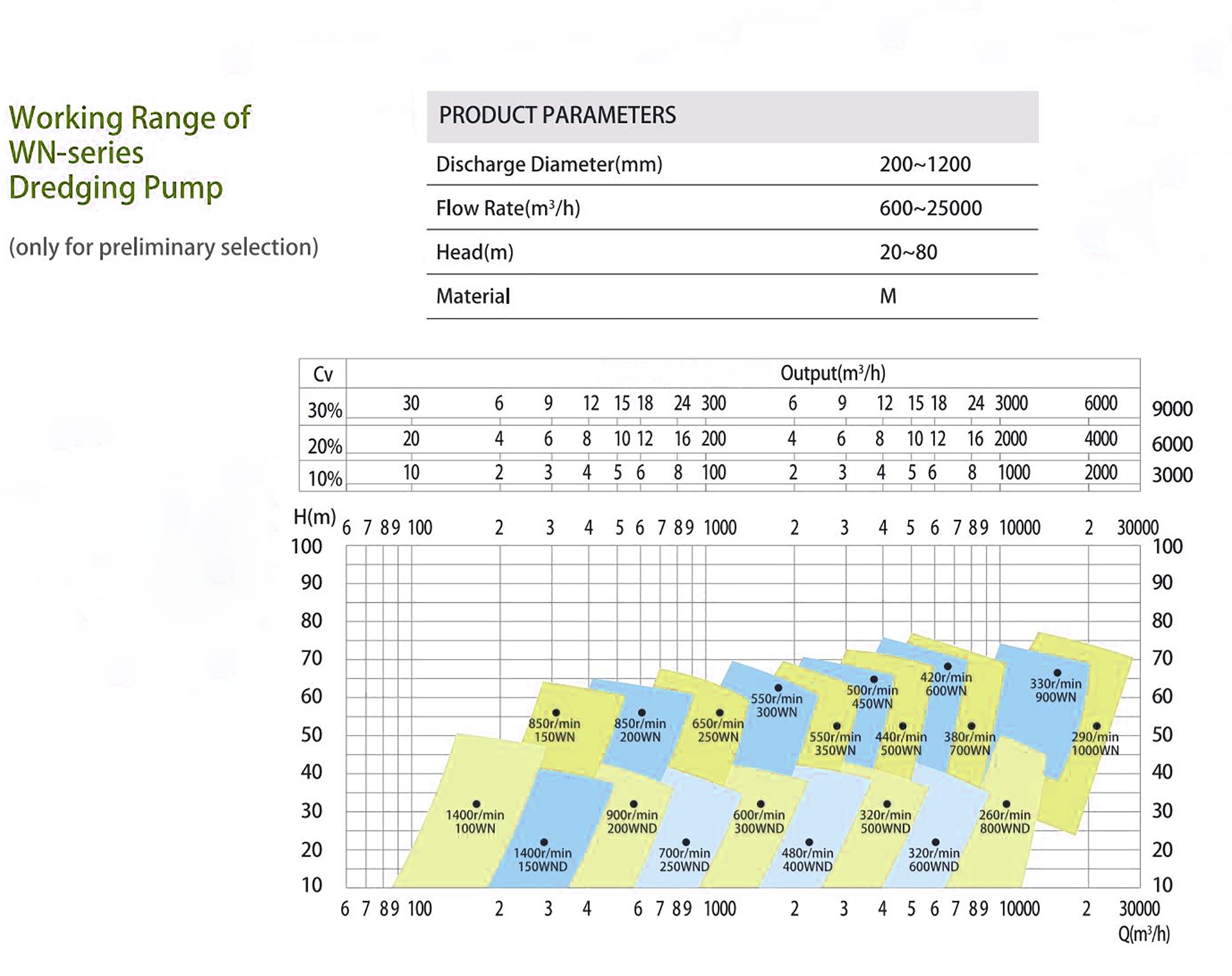

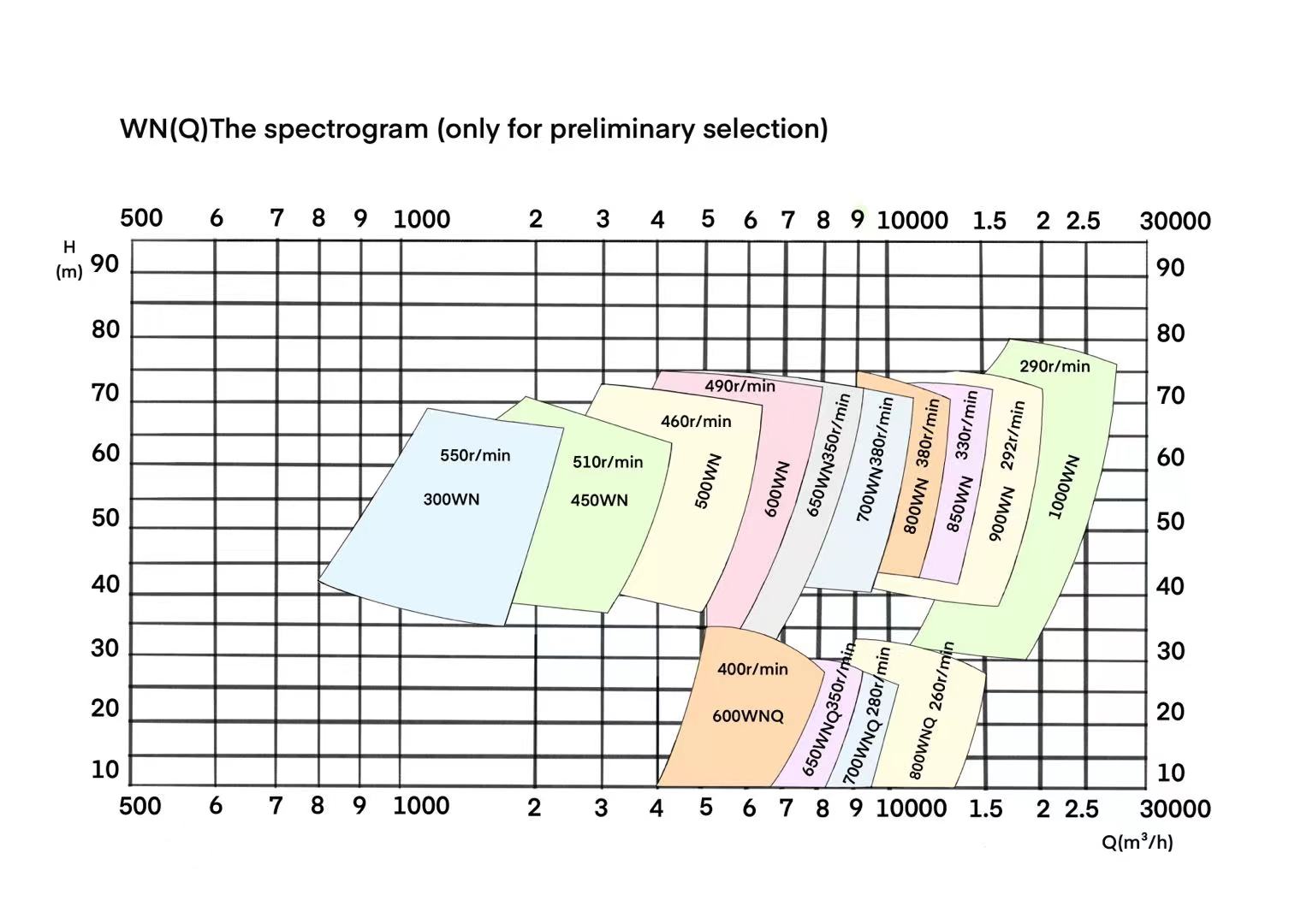

Tabla de selección de modelo:


La bomba de dragado WN es una bomba centrífuga horizontal en voladizo de succión simple y etapa única, que tiene las ventajas de ser ligera, buena resistencia al desgaste y buen rendimiento de dragado. , especialmente indicado para dragar arena y represar ríos y océanos.


La bomba de dragado de la serie WN también se puede integrar con la caja de engranajes, es decir, la bomba y la caja de engranajes comparten un eje. Por lo tanto, no requiere conjuntos de cojinetes ni bastidores de bomba, lo que no solo ahorra espacio, sino que también reduce los costos y las tasas de falla, lo que permite que la bomba de dragado funcione con su máxima eficiencia.
