Marca: ZKING
Tipo de significado: ZG(H)/100D
ZG: Bomba de arena y grava
(H) : Alta cabeza
100: Díametro de salida 100mm
D: Tipom basíco
Aplicación：Se utiliza principalmente para el transporte de lodo de grano grande comúnmente utilizado por dragas de río y dragas de río. También hay preparación de minerales, lavado de carbón, fundición de metales, pulverización de escoria y otros procesos.
Rango de parámetros aplicable ZG（H)
Díametro de salida de la bomba (mm) 100~400
Caudal Q（m³/h) 36~3384
Cabeza H (m) 7~79.50
Características de Producto
Tipo de estructura: Es una bomba centrífuga horizontal en voladizo de succión simple y etapa única con una estructura de carcasa de bomba única conectada por una correa de sujeción.
Sustancia de transporte: Este tipo de bomba tiene un gran canal de rebose y es adecuada para transportar lodos de grava, lodo y escoria con partículas sólidas grandes.
Aplicación: Se utiliza principalmente para el transporte de lodo de grano grande comúnmente utilizado por dragas de río y dragas de río. También hay preparación de minerales, lavado de carbón, fundición de metales, pulverización de escoria y otros procesos.
Piezas de sobrecorriente: Se adoptan níquel duro, cromo alto y otros materiales resistentes al desgaste, que tienen buena resistencia al desgaste, resistencia a la corrosión y alta confiabilidad.

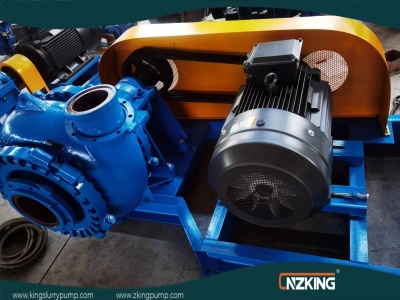

Modo de transmisión: Transmisión directa DCZ、Transmisión por correa paralela CRZ、Transmisión por correa superior e inferior ZVZ、Transmisión por correa CV.
Modo de sello del eje: Sello de empaque，Sello del expulsor，Sello mecánico,etc.
Instalación y uso: La dirección de salida de la bomba se puede girar en cualquier ángulo de 360 grados para adaptarse a las diferentes condiciones de instalación en el sitio.

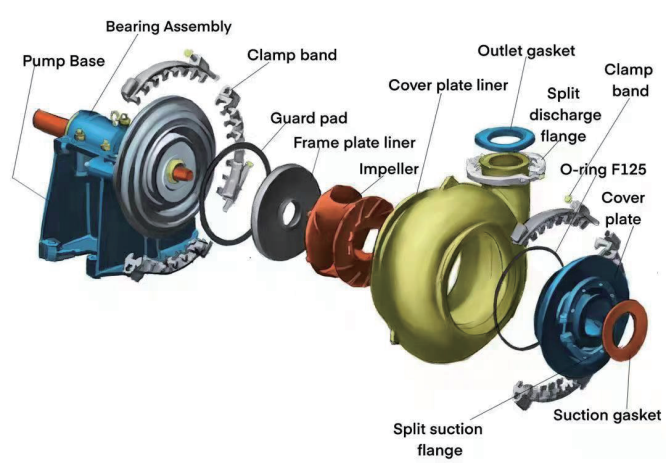

Dibujo Anatómico:
Construcción de materiales
| Descripción | Material estándar | Material opcional |
| Impulsor | A05 | |
| Puerta | A05 | |
| Carcasa de succión de bomba | A05 | |
| Portada | A05 | |
| Forro trasero | A05 | |
| Eje | Acero carbono | SUS304, SUS316(L) |
| Cojinete | 3Cr13 | SUS304, SUS316(L) |
| Sello del eje | Sello de empalaje de grándula | Sello del expulsor, Sello mecánico |

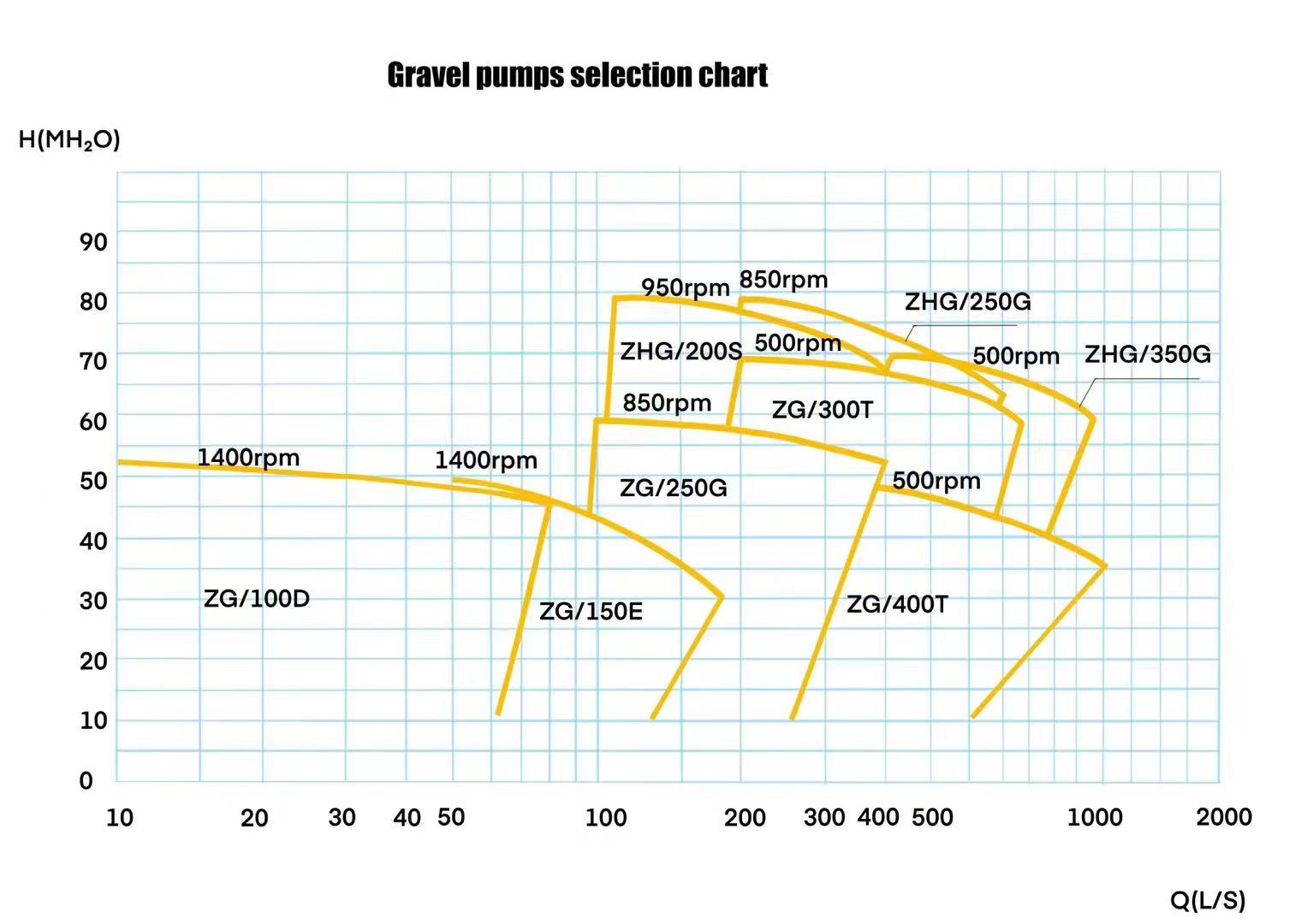

Especificaciones
Modelo de bomba | Entrada/Salida (Pulgada) | Potencia Máxima permitida. (kw) | Rendimiento de agua clara | Impulsor | |||||
| Caudal Q | Cabeza H(m) | Velocidad n(r/min) | Max.Eff. η% | NPSH (m) | No. of Paletas | Díametro de paleta. (mm) | |||
| m3/h | |||||||||
| ZG/100D | 6/4 | 60 | 36-250 | 5-52 | 600-1400 | 58 | 2.5-3.5 | 3 | 378 |
| ZG/150E | 8/6 | 120 | 126-576 | 6-45 | 800-1400 | 60 | 3-4.5 | 391 | |
| ZG/200F | 10/8 | 260 | 216-936 | 8-52 | 500-1000 | 65 | 3-7.5 | 533 | |
| ZG/250G | 12/10 | 600 | 360-1440 | 10-60 | 400-850 | 65 | 1.5-4.5 | 667 | |
| ZG/300G | 14/12 | 600 | 432-3168 | 10-64 | 300-700 | 68 | 2-8 | 864 | |
| ZG/400T | 18/16 | 1200 | 720-3600 | 10-50 | 250-500 | 72 | 3-6 | 1067 | |
Aplicaciones:
Arena y grava; Mini hidráulica; granulación de escoria; Tunelización.
