Marca: CNZKING
Tipo de significado: ZL/75C

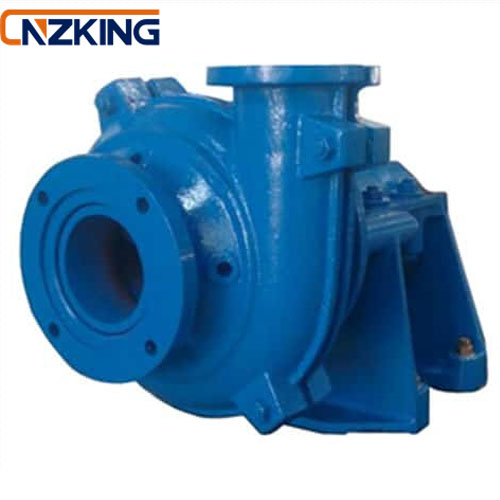

ZL: Bomba de lodos de servicio ligero
75: Díametro de salida 75mm
C: Tipo basíco
Material : Metal (intercambiable con caucho)
Aplicación:
Ampliamente utilizado en metalurgia, minería, petróleo, química, carbón, energía eléctrica, transporte, dragado de ríos, materiales de construcción e ingeniería municipal y otros departamentos.
Características del producto
Tipo de estructura:
Las bombas de lodos de servicio ligero ZL es unas bombas centrífugas horizontales en voladizo de doble carcasa.
Sustancia de transporte:
Están diseñados para el transporte de lodos de escoria con partículas finas, baja concentración o baja abrasividad.
Aplicación:
Ampliamente utilizado en metalurgia, minería, petróleo, química, carbón, energía eléctrica, transporte, dragado de ríos, materiales de construcción e ingeniería municipal y otros departamentos.
Material de revestimiento:
El revestimiento de metal resistente al desgaste y el revestimiento de caucho se pueden usar indistintamente.
Modo de transmisión:
Transmisión directa DCZ、Transmisión por correa paralela CRZ、Transmisión por correa superior e inferior ZVZ、Transmisión por correa CV.
Modo de sello del eje:
Sello de empaque、sello del expulsor、sello mecánico,etc
Instalación y uso:
La posición de salida de la bomba se puede instalar y utilizar a intervalos de 45 grados y girar en ocho ángulos diferentes según las necesidades. Este tipo de bomba también se puede utilizar en funcionamiento en serie de etapas múltiples.
Clasificación y Características:
Tipo ZL, también llamada bomba de lodos de servicio ligero. En comparación con la bomba de lodos de servicio pesado, este tipo de bomba tiene un volumen pequeño y un peso ligero. Es adecuado para el transporte de lodos de escoria con partículas finas, baja concentración o baja abrasividad.
Especificaciones:
Modelo de bomba | Salida (mm) | Potencia Máxima Permitida (kw) | Material | Rendimiento de agua clara | Impulsor | ||||||
| Caudal Q | Cabeza H(m) | Velocidad n(r/min) | Max.Eff. η% | NPSH (m) | No. of Paletas | Díametro de paleta. (mm) | |||||
| Impulsor | m3/h | l/s | |||||||||
| ZL/20A | 20 | 7.5 | Metal (A05) | 2.34-10.8 | 0.65-3 | 6-37 | 1400-3000 | 30 | 5 | 152.4 | |
| ZL/50B | 50 | 15 | 16.2-76 | 4.5-20 | 9-44 | 1400-2800 | 55 | 190 | |||
| ZL/75C | 75 | 30 | 18-151 | 5-42 | 4-45 | 900-2400 | 57 | 2290 | |||
| ZL/100D | 100 | 60 | 500-252 | 14-70 | 7-46 | 800-180 | 60 | 2-3.6 | 305 | ||
| ZL/150E | 150 | 120 | 1115-486 | 32-135 | 12-51.5 | 800-1500 | 65 | 2-6 | 381 | ||
| ZL/250E | 250 | 120 | 396-1425 | 110-396 | 8-30 | 500-800 | 77 | 2-10 | 550 | ||
| ZL/300S | 300 | 560 | 468-2538 | 130-705 | 8-60 | 400-950 | 79 | 2-10 | 653 | ||
| ZL/350S | 350 | 560 | 650-2800 | 180-780 | 10-59 | 400-840 | 81 | 3-10 | 736 | ||
| ZL/400ST | 400 | 560 | 720-3312 | 200-920 | 7-51 | 300-700 | 80 | 2-10 | 825 | ||
| ZL/450ST | 450 | 560 | 1008-4356 | 280-1210 | 9-48 | 300-600 | 80 | 2-9 | 933 | ||
| ZL/550TU | 550 | 1200 | 1980-7920 | 560-2200 | 10-50 | 250-475 | 86 | 4-10 | 1213 | ||
Introducción General:
▶Las bombas de lodos de la serie ZL se encuentran en una amplia gama de tamaños, disponibles con piezas de desgaste con alto contenido de cromo y caucho. Los componentes como el impulsor y la voluta vienen en una variedad de tipos de metales duros y elastómeros para adaptarse a la aplicación específica.
▶Hay diferentes tipos de sellos de eje disponibles para satisfacer todos los requisitos, incluido el sello de empaquetadura de prensaestopas, el sello del empuje y el sello mecánico.
▶Nuestras bombas de lodos de la serie ZL con revestimiento metálico están diseñadas para aplicaciones industriales de servicio pesado, para manejar los lodos más difíciles.
▶ Las aleaciones fundidas resistentes al desgaste se utilizan para los revestimientos e impulsores de bombas de lodos donde las condiciones no son adecuadas para el caucho, como partículas gruesas o con bordes afilados, o en tareas con altas velocidades periféricas del impulsor o altas temperaturas de funcionamiento.
▶La serie ZL ofrece la gama más amplia de sistemas hidráulicos, desde bombas de descarga de 20 mm hasta 550 mm. La bomba de 20 mm es perfecta para el laboratorio o en plantas de demostración.
▶Tipo ZL, también llamada bomba de lodos de servicio ligero. En comparación con la bomba de lodos de servicio pesado, este tipo de bomba tiene un volumen pequeño y un peso ligero. Es adecuado para el transporte de lodos de escoria con partículas finas, baja concentración o baja abrasividad.
Las bombas de lodos ZL de ZKING están diseñadas para las aplicaciones de lodos más exigentes
