Marca: ZKING
Tipo de signifigado: ZV/40P(L)
ZV: Bomba de lodos sumergible
40：Díametro de salida 40mm
P: Conjunto de cojinete
L: Tipo alargado
Aplicaciones:
Procesamiento de minerales
Preparación de carbón
Procesamiento químico
Manejo de efluentes
Arena y grava
y casi todas las demás situaciones de manejo de lodos en tanques, pozos o pozos en el suelo.
Características de producto
Tipo de estructura: Es una bomba de lodos centrífuga vertical.
Sustancia de transporte: Es adecuado para transportar lodos de escoria abrasivos o corrosivos.
Aplicación: Es ampliamente utilizado en metalurgia, minería, carbón, energía eléctrica, materiales de construcción, químicos y otros departamentos industriales. La bomba de lodo sumergida se divide en tipo ZV y tipo ZVR, con la misma estructura.
Bomba de lodos sumergida tipo ZV, las partes del paso de flujo y el eje están hechos de metal resistente al desgaste, que es adecuado para transportar lodos abrasivos.
La letra L contenida en el modelo es la bomba de lodos sumergida de la serie de eje extendido, que se puede aplicar a condiciones de trabajo en aguas profundas.
Modo de transmisión: Se puede adoptar transmisión directa o transmisión por correa, y las poleas se pueden reemplazar fácilmente.
Instalación y uso: Puede funcionar en la piscina o pozo sin ningún sello de eje o agua de sello de eje.

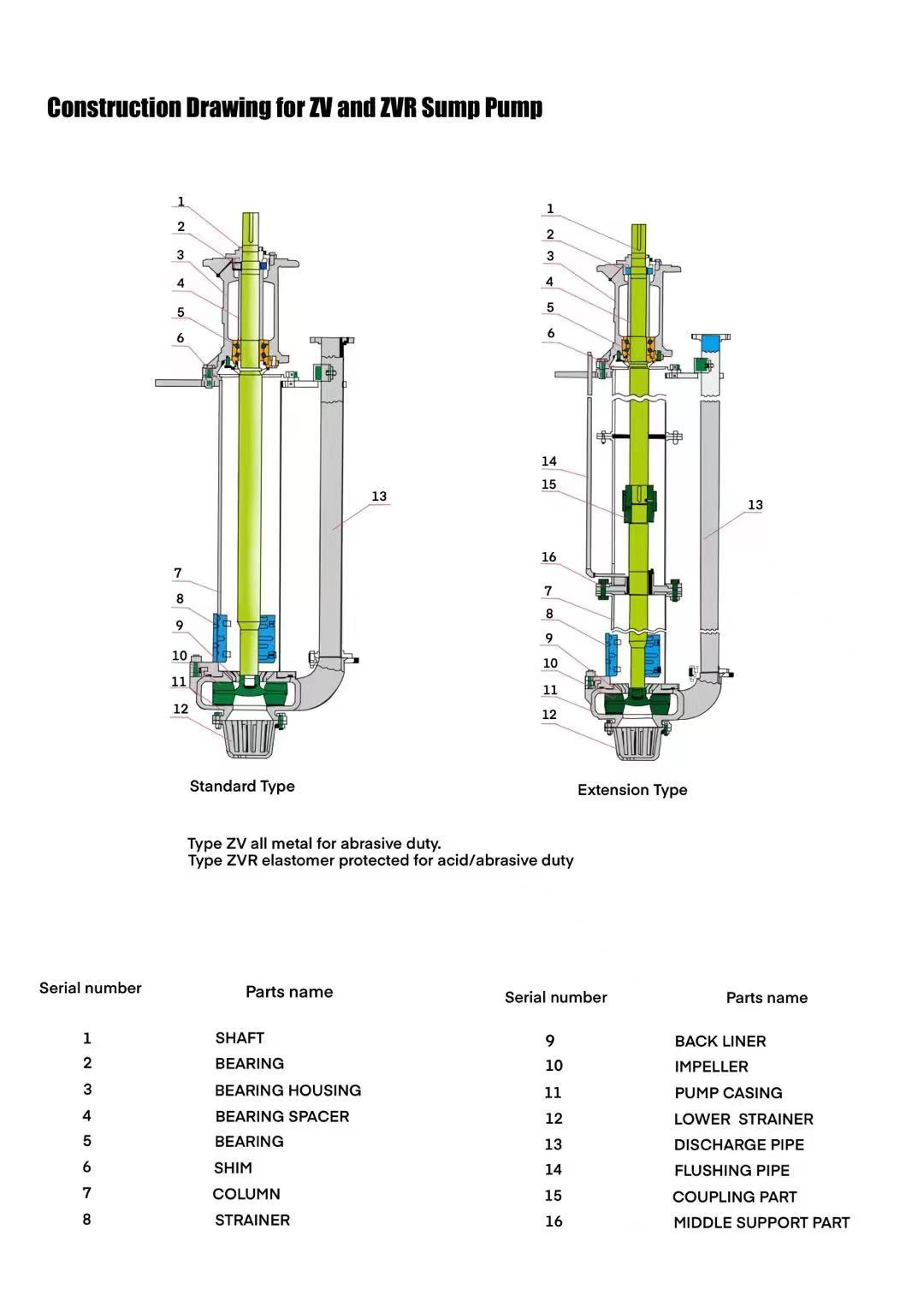

Dibujo Anatómico:
Construcción de materiales:
| Descripción | Material estándar | Material opcional |
| Impulsor | A05 | A33, A49 |
| Cuerpo de bomba | A05 | A33, A49 |
| Forro trasero | A05 | A33, A49 |
| Eje | Acero carbono | SUS304, SUS316(L) |
| Tubería de descarga | 20# Acero Dulce | SUS304, SUS316(L) |
| Columna | 20# Acero Dulce | SUS304, SUS316(L) |
Construcción de materiales:
| Descripción | Material estándar | Material opcional |
| Impulsor | A05 | A33, A49 |
| Cuerpo de bomba | A05 | A33, A49 |
| Forro trasero | A05 | A33, A49 |
| Eje | Acero carbono | SUS304, SUS316(L) |
| Tubería de descarga | 20# Acero Dulce | SUS304, SUS316(L) |
| Columna | 20# Acero Dulce | SUS304, SUS316(L) |

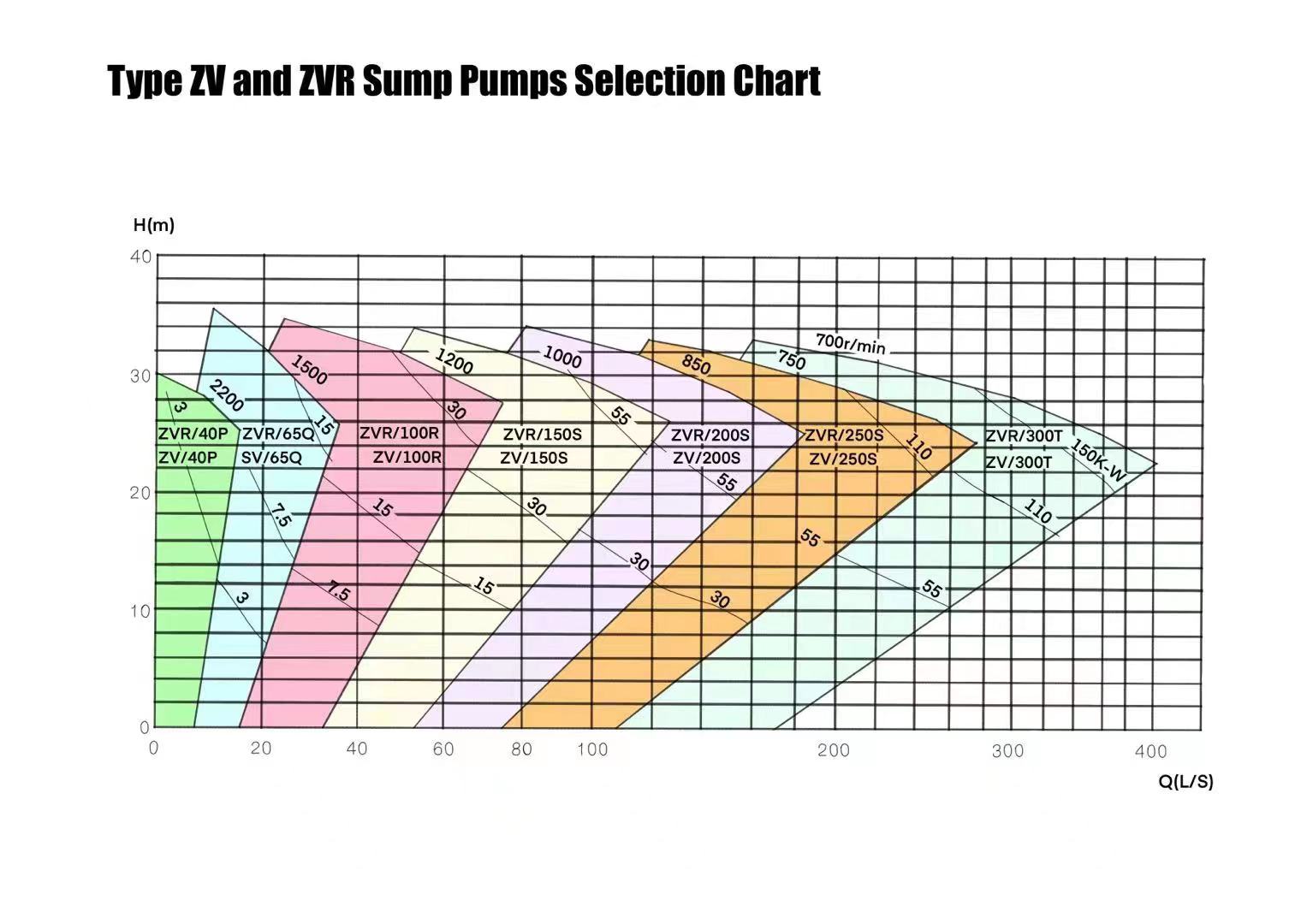

Especificaciones:
Modelo de bomba | Potencia Máxima permitida. (kw) | Material | Rendimiento de agua clara | Impulsor | |||||
| Caudal Q | Cabeza H(m) | Velocidad n(r/min) | Max.Eff. η% | Longitud de eje (mm) | No. of Paletas | Díametro de paleta. (mm) | |||
| Impulsor | m3/h | ||||||||
| ZV/40P | 15 | Metal (A05) | 19.44-43.2 | 4.5-28.5 | 1000-2200 | 40 | 900 | 5 | 195 |
| ZV/65Q | 30 | 23.4-111 | 5-29.5 | 700-1500 | 50 | 1200 | 290 | ||
| ZV/100R | 75 | 54-289 | 5-35 | 500-1200 | 56 | 1500 | 390 | ||
| ZV/150S | 110 | 108-479.16 | 8.5-40 | 500-1000 | 52 | 1800 | 480 | ||
| ZV/200S | 110 | 189-891 | 6.5-37 | 400-850 | 64 | 2100 | 550 | ||
| ZV/250T | 200 | 180-1080 | 10-35 | 400-750 | 60 | 2400 | 605 | ||
| ZV/300T | 200 | 180-1440 | 5-30 | 350-700 | 62.1 | 2400 | 610 | ||
Las bombas voladizas de aguas residuales de servicio pesado ZV están diseñadas para aplicaciones que requieren mayor confiabilidad y durabilidad que las bombas de proceso verticales tradicionales.
El diseño en voladizo de servicio pesado hace que la bomba de lodos sumergida ZV sea ideal para el manejo continuo de grandes volúmenes de líquidos abrasivos y lodos mientras está sumergida en un sumidero o fosa.
Las resistentes bombas de lodos sumergida de servicio pesado ZV están disponibles en una amplia gama de tamaños populares para adaptarse a la mayoría de las aplicaciones de bombeo.
La bomba de lodos sumergida de eje largo ZV es una bomba de lodo centrífuga vertical. Es una nueva generación de bomba de lodo vertical de alta eficiencia, resistente al desgaste y de ahorro de energía desarrollada por nuestra fábrica. Esta serie adopta la teoría internacional avanzada de flujo bifásico sólido-líquido y está diseñada de acuerdo con el principio de pérdida mínima. La geometría de las partes del canal de flujo se ajusta al estado de flujo del medio, lo que reduce la pérdida hidráulica local y a lo largo causada por la corriente de Foucault y el impacto, lo que reduce el desgaste de las partes del canal de flujo y mejora la eficiencia hidráulica. Reducir el ruido y la vibración de funcionamiento. Las partes de flujo de esta serie de bombas están hechas de aleación de alto cromo. Esta serie de bombas de lodos es innovadora en diseño hidráulico y diseño estructural. Los componentes del corredor están hechos de una aleación resistente al desgaste de cromo alto resistente al desgaste de desarrollo propio, que tiene las ventajas de alta eficiencia, ahorro de energía, larga vida útil, peso ligero, estructura razonable, operación confiable, baja vibración, bajo nivel de ruido y mantenimiento conveniente.

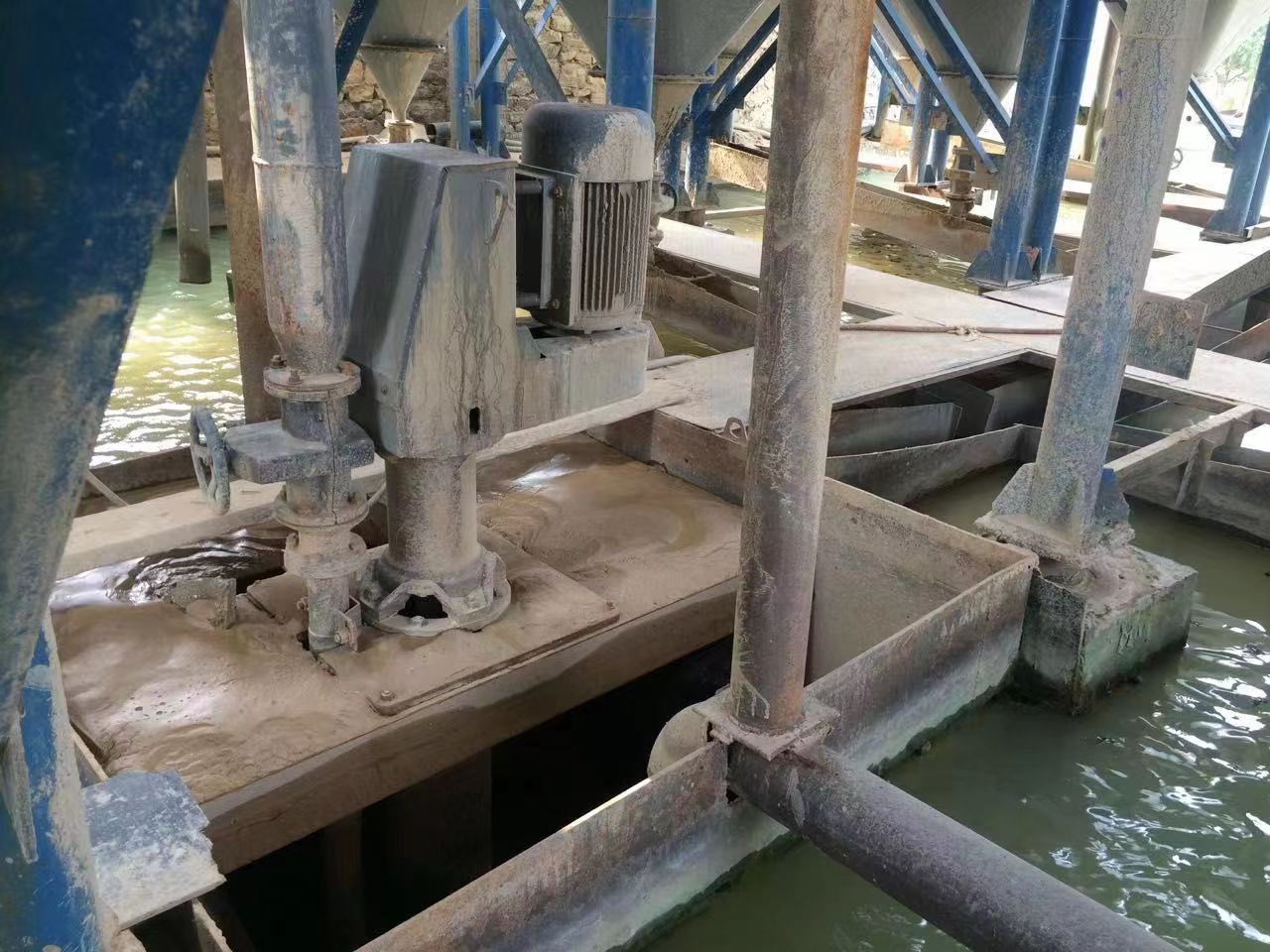

Miles de estas bombas están demostrando su fiabilidad y eficiencia en todo el mundo en:
Procesamiento de minerales
Preparación de carbón
Procesamiento químico
Manejo de efluentes
Arena y grava
y casi todas las demás situaciones de manejo de lodos en tanques, pozos o pozos en el suelo.
