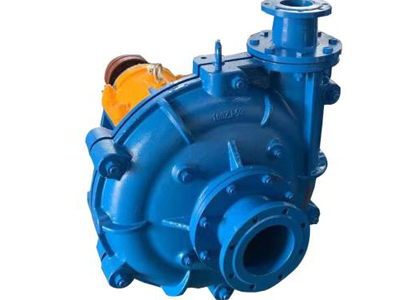

Características de la estructura de la serie ZJ

1. Parte de la cabeza de la bomba

La parte del cabezal de la bomba de lodos tipo ZJ incluye la carcasa de la bomba, el impulsor y el dispositivo de sello del eje.

1). El cabezal de la bomba y base de la bomba están conectados con pernos. Según las necesidades, la posición de la salida de agua de la bomba se puede instalar y utilizar en ocho ángulos diferentes a intervalos de 45°.

2). La carcasa de la bomba de lodos tipo ZJ es una estructura de carcasa de doble capa. La capa exterior es una carcasa de bomba de metal (carcasa de bomba delantera, carcasa de bomba trasera) y su material suele ser HT200 o QT500-7;

La carcasa interior puede estar hecha de hierro fundido con una aleación de alto cromo (incluida la voluta, la placa de protección delantera y la trasera) o de caucho (incluida la voluta delantera y la trasera)

3). El impulsor se compone de una placa de cubierta delantera, una placa de cubierta trasera, una paleta y una paleta trasero. Las paletas están torcidas, generalmente 3-6. Las aspas traseras se distribuyen en el exterior de la tapa delantera y la tapa trasera, normalmente 8. El impulsor está hecho de hierro fundido de aleación con alto contenido de cromo, y el impulsor y el eje están conectados por roscas.

4). El dispositivo de sellado del eje tiene tres tipos de impulsor auxiliar + sello de combinación de empaque, sello de empaque y sello mecánico.

      El tipo de sello de combinación de impulsor auxiliar + empaquetadura caja de prensaestopas, impulsor auxiliar, anillo de sello de agua, empaquetadura, prensaestopas, conjunto de manguito de eje.

      El tipo de sello de empalaje caja de prensaestopas, manguito espaciador, anillo de sello de agua, empaque, prensaestopas y manguito del eje.

      El tipo de sello mecánico caja de prensaestopas, manguito espaciador, sello mecánico, prensaestopas y manguito del eje.

 The mechanical seal type consists of stuffing box, spacer sleeve, mechanical seal, gland and shaft sleeve.

2.Parte de la base de la bomba

La parte de la base de la bomba tiene dos estructuras de tipo abierto horizontal y tipo cilindro.

1) La base de la bomba medio abierto tiene dos tipos de lubricación con aceite fino y lubricación con grasa. La base de la bomba de lubricación de aceite fino se compone principalmente del cuerpo de la base de la bomba , la cubierta de la base, el eje, la caja de rodamientos, rodamiento, Glándula de cojinete，el manguito de retención, la nuez, el sello de aceite, la placa de retención de agua, el anillo de desmontaje y otras partes.

2) Las bombas 150ZJ y superiores también están equipadas con un dispositivo de refrigeración por agua.

3) La principal diferencia entre labase de lubricación de grasa y la base de lubricación de aceite delgado es que se agregan la cubierta transparente integrada y la copa de aceite, y se retira el dispositivo de refrigeración por agua.

4) Las bases simples están todas lubricadas con grasa y están compuestos principalmente por el cuerpo de la base, el cuerpo del cojinete, el eje, el cojinete, el manguito superior del cojinete, Glándula de cojinete, el sello de aceite, la placa de retención de agua, el anillo de desmontaje y otras partes.La base simple solo es adecuada para el tipo de bomba con una potencia menor de 200ZJ o menos. Actualmente, solo hay tres especificaciones de T200ZJ-I-A70, T200ZJ-I-A60, T150ZJ-I-A60.
