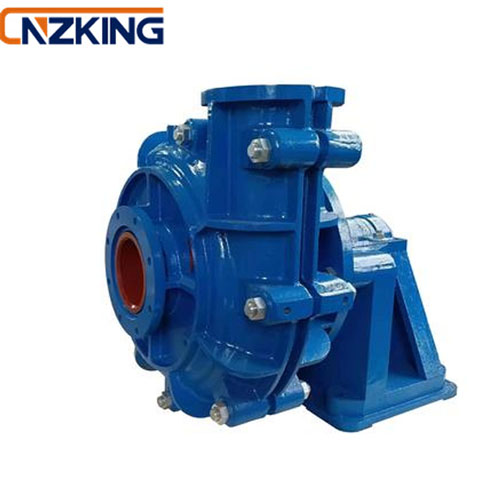

Marca : CNZKING
Tipo de significado：ZH/75D
ZH : Bomba de lodos de servicio pesado
75 : Diámetro de salida 75 mm
D : Tipo básico
Material : Aleación de alto cromo (intercambiable con caucho y poliuretano)
Aplicación : Ampliamente utilizado en metalurgia, minería, petróleo, industria química, carbón, energía eléctrica, transporte, el dragado de ríos, materiales de construcción e ingeniería municipal y otros departamentos.
Características del producto
Tipo de estructura:
Las bombas de lodos tipo ZH son bombas centrífugas horizontales voladizas de doble carcasa
Sustancia de transporte:
Está diseñado para transportar lodos altamente corrosivos y altamente concentraciones.
Aplicación:
Ampliamente utilizado en metalurgia, minería, petróleo, química, carbón, energía eléctrica, transporte, dragado de ríos, materiales de construcción e ingeniería municipal y otros departamentos.
Material de revestimiento:
El revestimiento de metal resistente al desgaste y el revestimiento de caucho se pueden usar indistintamente.
Modo de transmisión:
Transmisión directa DCZ、Transmisión por correa paralela CRZ、Transmisión por correa superior e inferior ZVZ、Transmisión por correa CV.
Modo de sello del eje:
Sello de empaque、sello del expulsor、sello mecánico,etc.
Instalación y uso:
La posición de salida de la bomba se puede instalar y utilizar a intervalos de 45 grados y girar en ocho ángulos diferentes según las necesidades. Este tipo de bomba también se puede utilizar en funcionamiento en serie de etapas múltiples.
Clasificación y Características:
Tipo ZH, también llamada bomba de lodos de servicio pesado. Debido a que este tipo de bomba tiene piezas de desgaste gruesas y una base pesada, por lo tanto, es adecuado para transportar lodo de escoria de alta concentración, abrasión fuerte o lodo de escoria de baja concentración de alta elevación, dentro del máximo permitido rango de presión de trabajo de la bomba, se puede utilizar en serie.

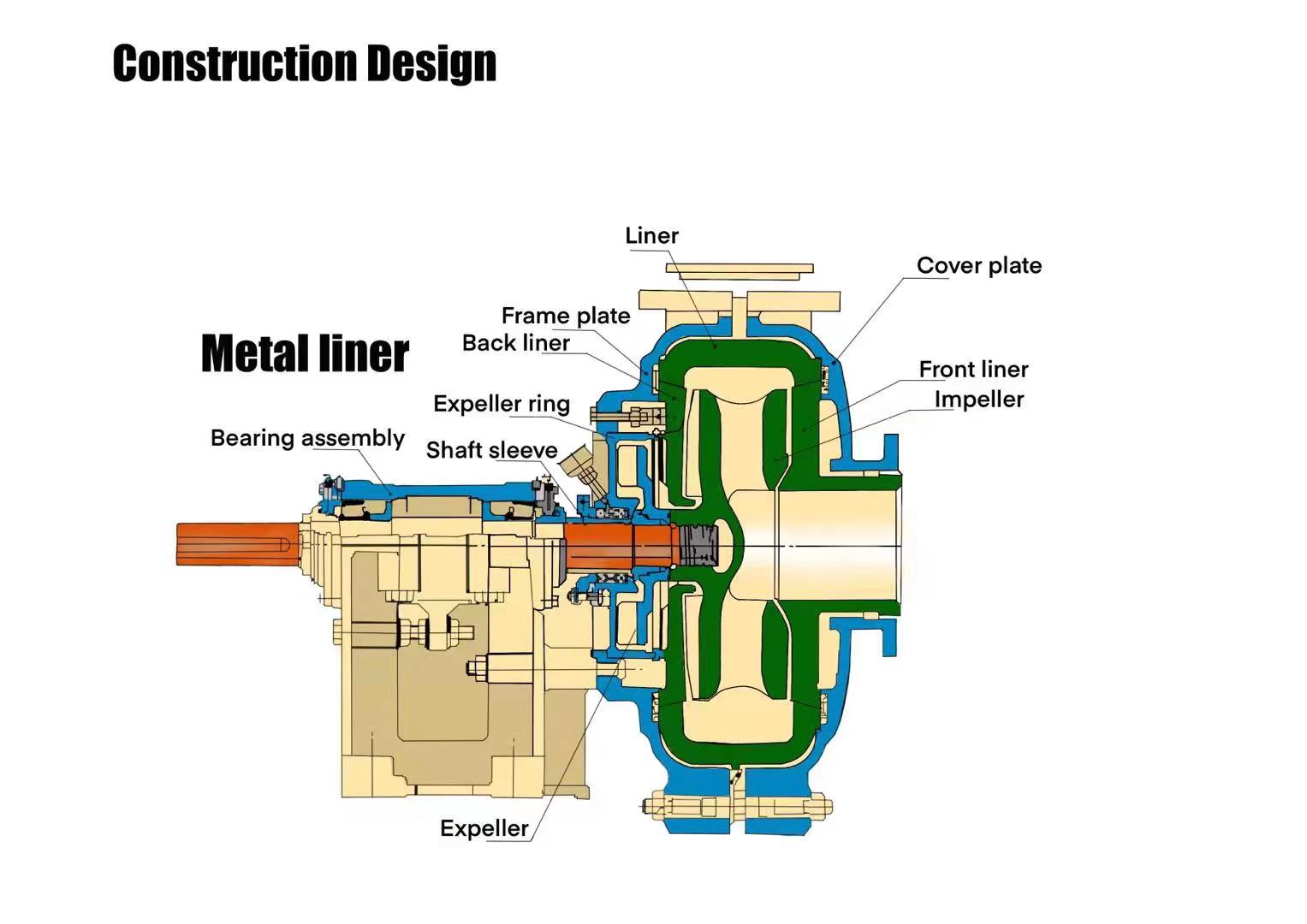

Construcción de bomba de lodos ZH:
Especificación:
| Especificaciones de la bomba de lodos con revestimiento de metal serie ZH | ||||||||||||
| Modelo de bomba | Entrada/Salida (pulgada) | Potencia Máxima permitida (kw) | Material | Rendimiento de agua clara | Impulsor | Precios | ||||||
| Caudal Q | Cabeza | Velocidad n(r/min) | Max.Eff. η% | NPSH (m) | No. of Paletas | Díametro de paleta. (mm) | Peso (kg) | |||||
| Impulsor | m3/h | l/s | ||||||||||
| ZH/25B | 1.5/1 | 15 | Metal (A05) | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 5 | 152 | 91 |
| ZH/40B | 2/1.5 | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 | 118 | ||
| ZH/50C | 3/2 | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 | 191 | ||
| ZH/75C | 4/3 | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 | 263 | ||
| ZH/75D | 4/3 | 60 | 245 | 363 | ||||||||
| ZH/100D | 6/4 | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 | 626 | ||
| ZH/100E | 6/4 | 120 | 365 | 728 | ||||||||
| ZH/150E | 8/6 | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 | 1473 | ||
| ZH/150F | 8/6 | 260 | 510 | 1496 | ||||||||
| ZH/150R | 8/6 | 300 | 510 | 1655 | ||||||||
| ZH/200F | 10/8 | 260 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3193 | ||
| ZH/200ST | 10/8 | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 | 3750 | ||
| ZH/250F | 12/10 | 260 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 3760 | ||
| ZH/250ST | 12/10 | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 | 4318 | ||
| ZH/300ST | 14/12 | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 | 6409 | ||
| ZH/350TU | 16/14 | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 | 10000 | ||
Material:
Aleación de alto cromo A05
Requisitos químicos del material, Peso%
| Descripción | Nombre de Material | C | Mn | Si | Ni | Cr | Mo | Cu | P | V | S | Descripción | Dureza |
| A05 ASTM A532 | Ultracromo | 2.92 | 0.98 | 0.54 | 0.8 | 27 | ≤0.8 | … | 0.062 | … | 0.051 | 27% Cr Hierro blanco resistente a la erosión | 58-62HRC |
Aplicaciones Típicas:
Manejo de cenizas
Alimentación de ciclones
Pulpo y papel
lodos abrasivos
Preparación de carbón
Procesamiento de minerales
Procesamiento de agregados
Industrias mineras
Las principales aplicaciones de las bombas de lodos revestidas de metal de la serie ZKING ZH son la descarga del molino, el lodo de la trituradora, la arena y los agregados o cualquier sólido grueso u otro lodo abrasivo severo, especialmente en cobre, oro, mineral de hierro, plomo, zinc, carbón o en una fábrica de fosfato.
Los ahorros más significativos estarán en estas aplicaciones, aunque también se obtendrán ahorros en la búsqueda de sólidos como la recuperación de arena fina o el caolín. Las principales ventajas de la bomba de lodos de metal ZH son entre un 10 % y un 30 % menos de potencia, una mayor vida útil y menos tiempo de inactividad de la bomba, lo que se traduce en un menor costo de bombeo por tonelada, junto con una mejor separación ciclónica.
