Tipo de Significado：ZHR/75D
ZH: Bomba de lodos de servicio pesado
R: Revestimiento de caucho
75: Díametro de salida 75mm
D: Tipo básico
Material：Caucho (intercambiable con cromo alto y uretano)
Aplicación: Ampliamente utilizado en metalurgia, minería, petróleo, química, carbón, energía eléctrica, transporte, dragado de ríos, materiales de construcción, ingeniería municipal y otros departamentos.
Tipo de estructura:Las bombas de lodos de servicio pesado tipo ZHR son bombas centrífugas horizontales voladizas de doble carcasa.
Sustancia de transporte: Está diseñado para transportar lodos altamente corrosivos y altamente concentración.
Material de revestimiento: El revestimiento de metal resistente al desgaste y el revestimiento de caucho se pueden usar indistintamente.
Característica:
Tipo ZHR, también conocida como bomba de lodos de servicio pesado. Debido a que este tipo de bomba tiene piezas de desgaste gruesas y una base pesada, por lo tanto, es adecuado para transportar lodos de escoria de alta concentración, abrasión fuerte o lodo de escoria de baja concentración de alta elevación. Dentro del rango de presión de trabajo máximo permitido de la bomba, puede ser usadas en serie. Entre ellas, la bomba tipo ZHR es adecuada para transportar lodos de escoria de baja concentración y alta elevación o lodos de escoria de alta concentración y baja abrasión. Los tipos de bombas anteriores también se pueden usar para lodos de escoria con cierta abrasividad.

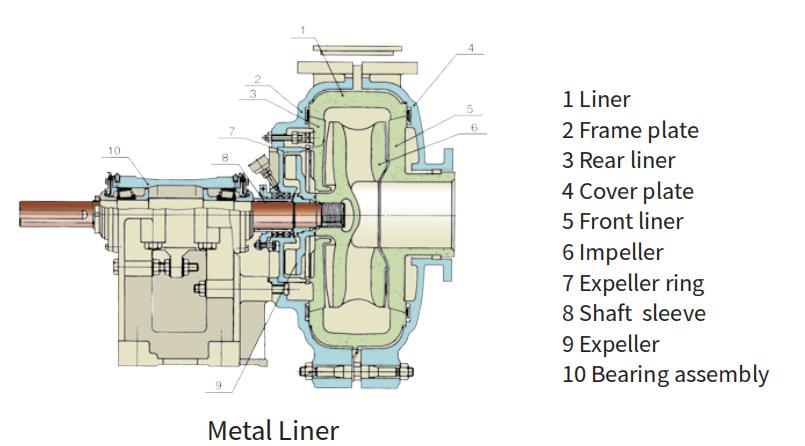

Dibujo Anatómico:

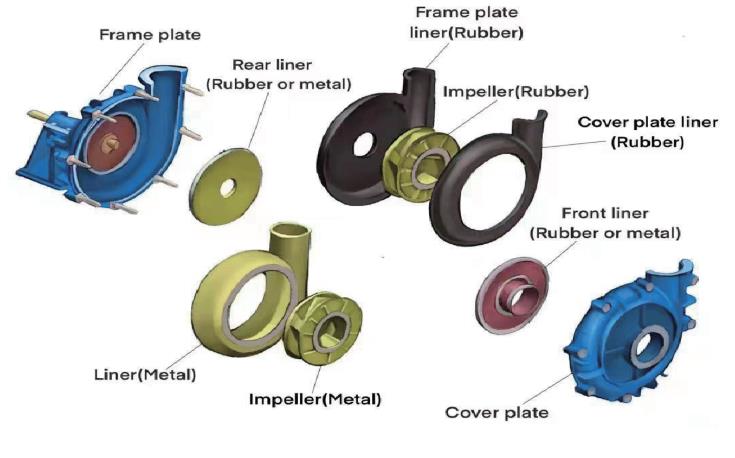

Diseño de Construcción:

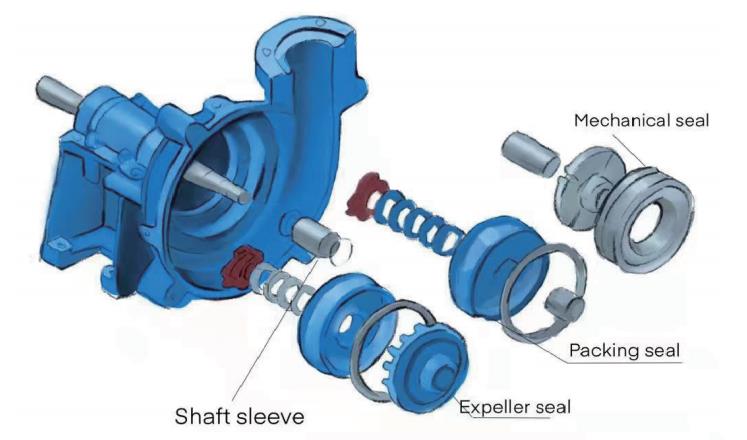

Diseño del modo de sello del eje
Sello de empaque，Sello del expulsor，Sello mecánico

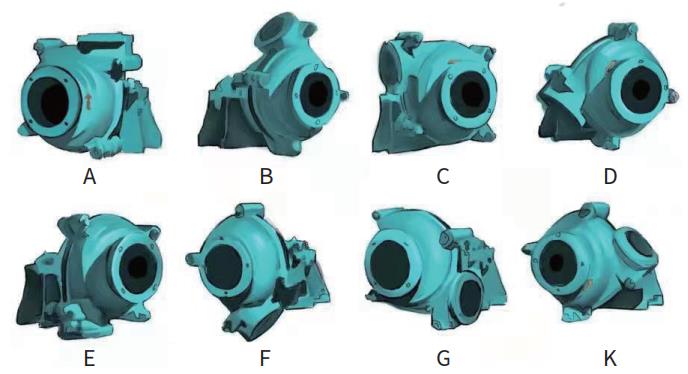

Ocho direcciones de salida:
La posición de salida de la bomba se puede espaciar a 45 ℃ según sea necesario. Se puede girar en ocho ángulos diferentes para instalar y usar. Este tipo de bomba también se puede utilizar en serie.

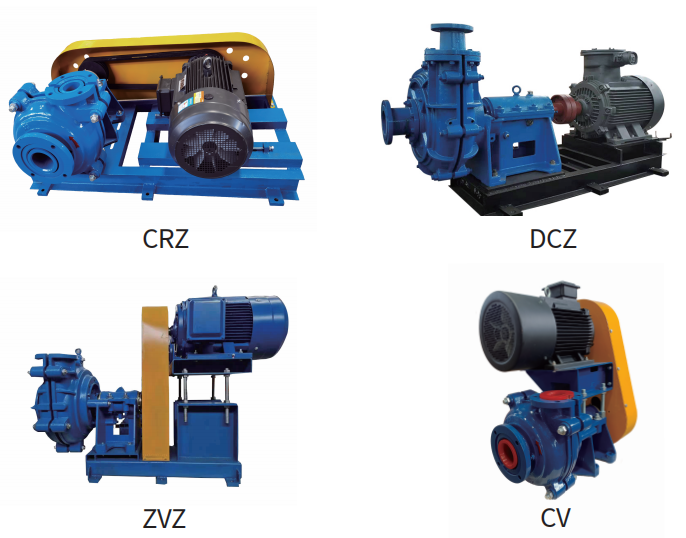

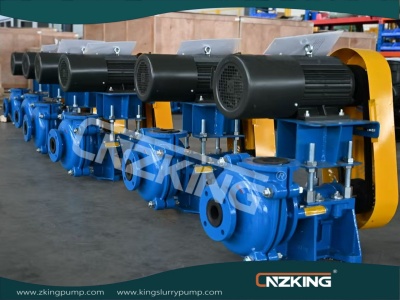

Cuatro Modos de Transmisión:
Especificación:
Modelo de bomba | Entrada/Salida (Pulgada) |
Potencia Máxima Permitida (kw) | Material | Rendimiento de agua clara | Impulsor | ||||||
| Caudal Q | Cabeza H(m) | Velocidad n(r/min) | Max.Eff. η% | NPSH (m) | No. of Paletas | Díametro de paleta. (mm) | |||||
| Impulsor | m3/h | l/s | |||||||||
| ZHR/25B | 1.5/1 | 15 | Caucho (R55) | 10.8-25.2 | 3-7 | 7-52 | 1400-3400 | 35 | 3 | 152 | |
| ZHR/40B | 2/1.5 | 15 | 25.2-54 | 7-15 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | |
| ZHR/50C | 3/2 | 30 | 36-75.6 | 10-21 | 13-39 | 1300-2100 | 2-4 | 213 | |||
| ZHR/75C | 4/3 | 30 | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3-5 | 245 | ||
| ZHR/75D | 4/3 | 60 | 245 | ||||||||
| ZHR/100D | 6/4 | 60 | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3-5 | 365 | ||
| ZHR/100E | 6/4 | 120 | 365 | ||||||||
| ZHR/150E | 8/6 | 120 | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 510 | ||
| ZHR/150F | 8/6 | 260 | 510 | ||||||||
| ZHR/150R | 8/6 | 300 | 510 | ||||||||
| ZHR/200F | 10/8 | 260 | 540-1188 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 686 | ||
| ZHR/200ST | 10/8 | 560 | 540-1188 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 686 | ||
| ZHR/250F | 12/10 | 260 | 720-1620 | 320-700 | 13-14 | 300-500 | 79 | 3-8 | 762 | ||
| ZHR/250ST | 12/10 | 560 | 720-1620 | 320-700 | 13-14 | 300-500 | 79 | 3-8 | 762 | ||
| ZHR/300F | 14/12 | 260 | 1152-2520 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 965 | ||
| ZHR/300ST | 14/12 | 560 | 1152-2520 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 965 | ||

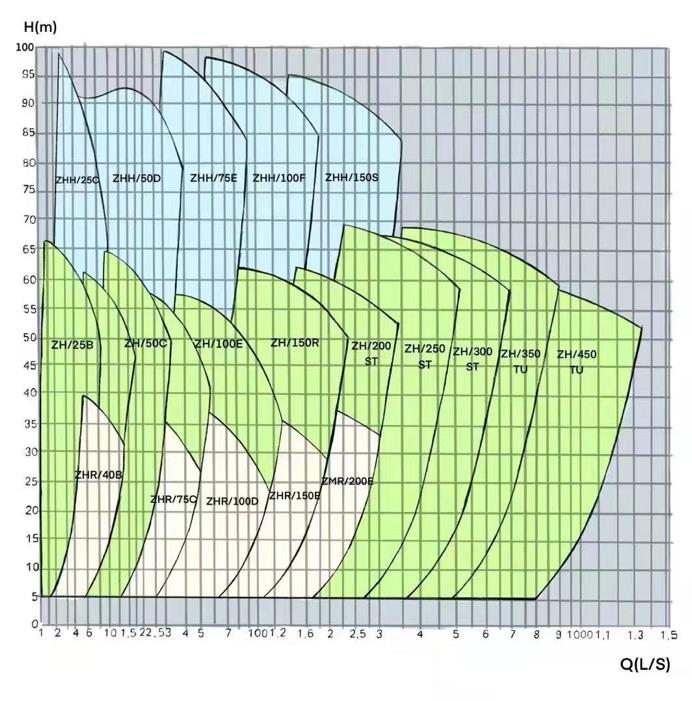

Tabla de selección de modelo:

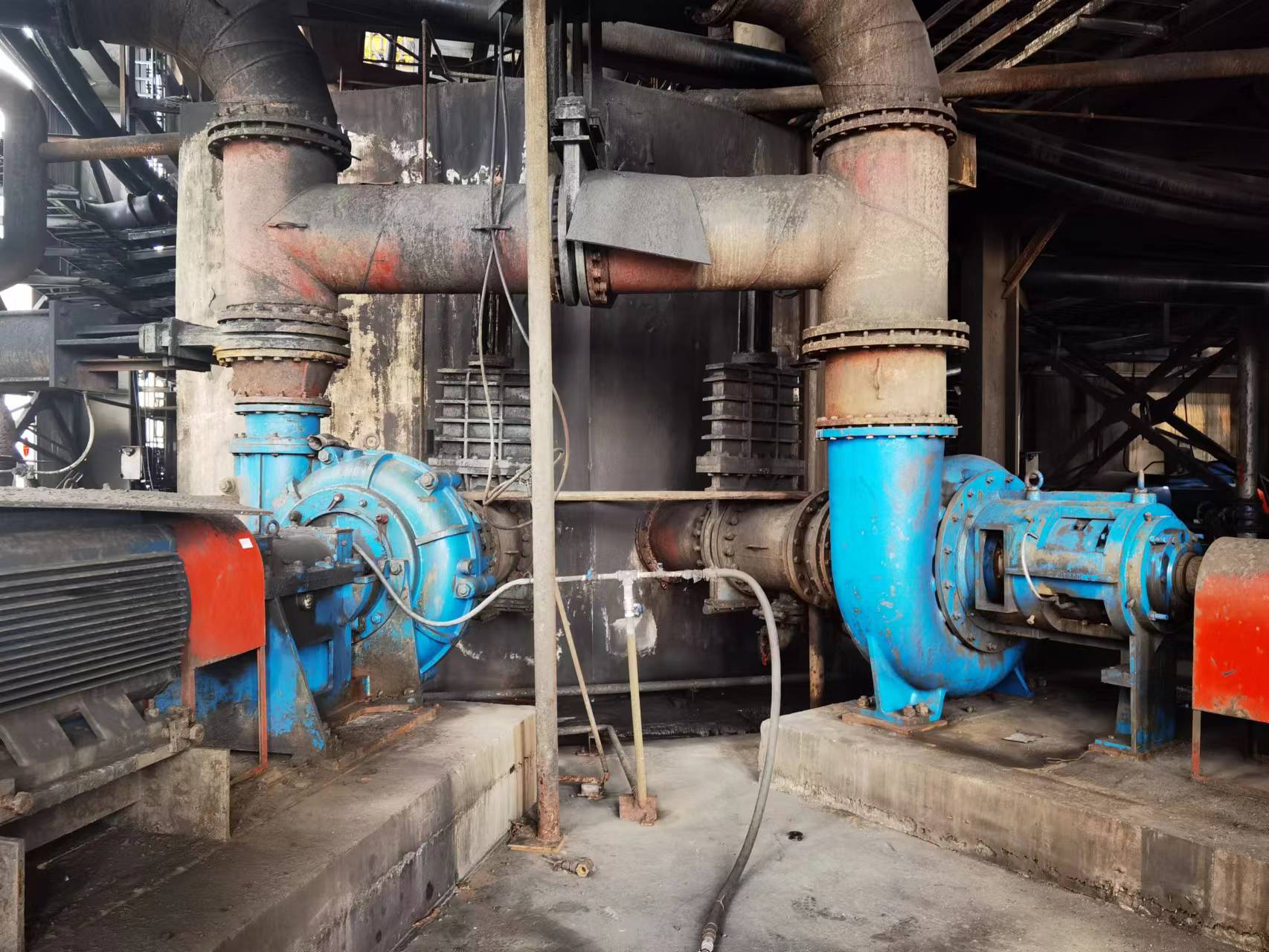

Aplicaciones típicas:
flotación de oro
Procesamiento de mineral de arena de cuarzo
relaves
Minería Pesada
Manejo de cenizas
Alimentación de ciclones
Pulpo y papel
Lodos corrosivos
Preparación de carbón
Procesamiento de minerales
Procesamiento de agregados
Eliminación de rechazo pesado
Las bombas de lodos ZKING ZHR están diseñadas para las aplicaciones de lodos más exigentes
